中水回用裝置

清水池→引水器→中水泵→機械過濾器（絮凝劑加藥）→活性炭過濾器（阻垢劑加藥）→增壓泵→布袋過濾器→超濾裝置→超濾水箱→超濾水箱→超濾水泵→保安過濾器→還原阻垢加藥系統→反滲透裝置→淡水箱、濃水箱（濃水處理系統）

1、清水池:

經斜板沉淀器處理的水流至清水池,進行后級處理,以保證水質達到二次回用要求

2、殺菌加藥系統等:

為加強預處理效果，通過向水中添加非氧化性殺菌劑，將水中的微生物殺死，防止微生物在超濾膜及反滲透膜上繁殖。

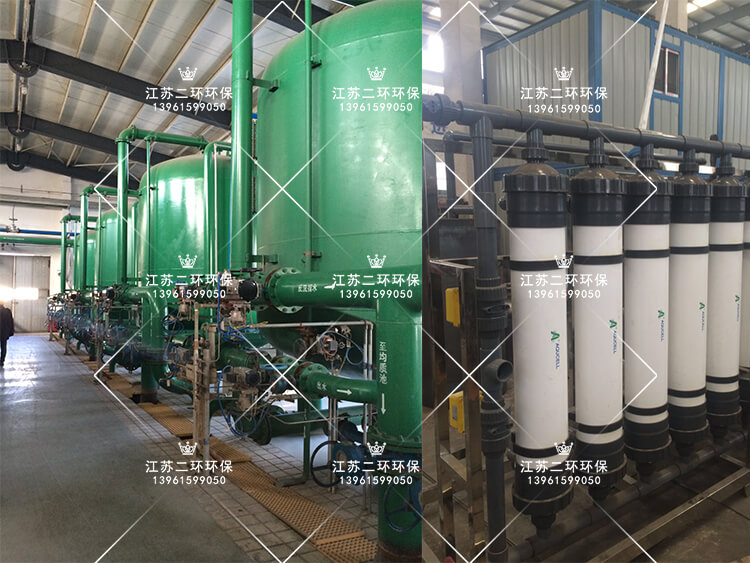

3、機械過濾器

本系統預處理采用專門針對原水水質污染的特點而專門設計的機械過濾器，它可以濾除原水帶來的顆粒，并保證其出水SDI（污染指數）符合超濾系統進水的要求。過濾器的特性：

*可以極為有效地控制超濾及反滲透系統非常敏感的膠體、懸浮物的濃度。

*具有獨特的均勻布水方式，使過濾達到效果，能長期滿足污染指數SDI的要求。

*過濾器反洗間隔周期長。

*采用專門優化設計的水帽，填充精選的均勻濾料，以保證良好的過濾效果，且不會(huì )出現反洗亂層現象。

機械過濾器采用氣水反沖洗。在機械過濾器運行過程中，其濾料表面粘附了大量懸浮物和膠體雜質，互相粘結的雜質甚至會(huì )造成濾料結成泥球，這些雜質僅僅用水進行沖洗很難去除。當采用空氣擦洗時，氣體在水中分散成微小氣泡，帶動濾料互相磨擦，同時借助水的作用，則能夠將泥球打散并使粘附于濾料表面的雜質剝落下來，然后用反洗水沖走，從而提高過濾器的反洗效果。

4、活性炭過濾器

反滲透進水除了要求SPI≤4外，還有另一個進水指標為余氯〈0.1mg/L?；钚蕴窟^(guò)濾器主要有兩個功能：①吸附水中部份有機物，吸附率為60%左右；②吸附水中余氯，對于粒度在10-20埃左右的無機膠體，有機膠體和溶解性有機高分子雜質和余氯在機械過濾器中難以去除。為了進一步凈化原水，使之達進水指標，在工藝流程中設置活性炭過濾器極為重要?；钚蕴款w粒中有在大量平均孔徑在20-50埃的微孔和粒隙，這種結構使活性炭顆粒表面吸附面積達到500-2000m²/g，由于一般有機物的分子直徑都略小于20-50埃，因此活性炭對有機物的吸附有效。此外由于活性炭表面含有羥基等含氧官能基團，因此活性炭對水中氧化劑有很強的吸附作用。另外活性還能除去水中臭味、色度、以及殘留的濁度，使給水潔凈度大大提高。

5、5μm布袋過濾器    5μm保安過濾器

帶有布袋濾元構成的過濾器稱為布袋過濾器‘帶有多孔的管式濾元構成的過濾器稱為保安過濾器。也稱為微過濾器或燭式過濾器。這種過濾器用于微量懸浮物的去除，并保護后續設備。

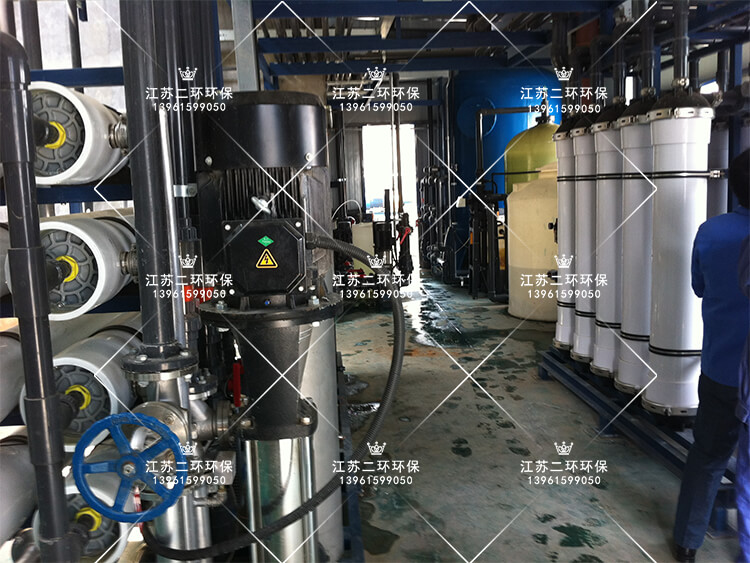

6、超濾裝置

由于處理中水含膠體含量較高，為減少后級反滲透運行負載，增加超濾裝置，超濾是一種加壓膜分離技術，即在一定的壓力下，使小分子溶質和溶劑穿過一定孔徑的特制的薄膜，而使大分子溶質不能透過，留在膜的一邊，從而使大分子物質得到了部分的純化。

超濾技術廣泛應用于水處理領域，可用于除去水中的微粒、膠體、細菌、病毒、熱源、蛋白質及大分子有機物，使水得以?xún)艋?/span>

超濾膜的主要材質有PS（聚砜）、PES（聚醚砜）、PP（聚丙烯）、PVDF（聚偏二氟乙烯）等，膜組件有板式、卷式和中空纖維等。

超濾膜多為不對稱結構，由一層極?。ㄍǔＰ∮?span lang="EN-US">1μm）、具有一定尺寸孔徑的表皮層和一層較厚（通常為125μm）、具有海綿狀或指狀結構的多孔層組成。前者起分離作用，后者起支撐作用。超濾膜的孔徑范圍在1～50nm，能從水溶液中分離分子量大于數千的大分子和膠體物質。對于超濾而言，被廣泛用來形象的分析超濾膜分離機理的說法是"篩分"理論。理想的超濾膜分離是篩分過程，即在壓力作用下，原料液中的溶劑和小的溶質粒子從高壓料液側透過膜的低壓側，因為尺寸大于膜孔徑的大分子及微粒被膜阻擋，料液逐漸被濃縮；溶液中的大分子、膠體、蛋白質、微粒等則被超濾膜截留而作為濃縮液被回收。然而，實際上超濾膜在分離過程中，膜的孔徑大小和膜表面的化學性質等將分別起著不同的截留作用，因此，不能簡單的分析超濾現象，超濾膜具有孔結構的重要特性，同時還具有膜表面的化學性質。超濾膜的性能指標有滲透通量和截留率。超濾膜的耐壓性、耐清洗性、耐溫性等性能對于工業應用時非常重要的。

本裝置作為反滲透系統的主要預處理設施，有效地去除水中的膠體顆粒、有機物等雜質。包括超濾裝置和反洗泵、反洗殺菌劑投加裝置等。

7、超濾水箱

經超濾裝置出水進行緩存，進行后級反滲透處理。

8、還原加藥系統等:

為加強預處理效果，通過向水中添加還原劑亞硫酸氫鈉，將水中的余氯還原反應，防止余氯氧化超濾膜及反滲透膜。

阻垢劑加藥系統等

為防止反滲透濃水中碳酸鈣、碳酸鎂、硫酸鈣等難溶鹽濃縮后析出結垢，堵塞反滲透膜，從而損壞膜元件的應用特性，因此在進入膜元件之前設置了阻垢劑投加裝置。阻垢劑是一種有機化合物質，除了能讓反滲透系統在朗格利爾指數（LSI）高達2.6情況下運行之外，還能阻止SO42-的結垢，它的主要作用是相對增加水中結垢物質的溶解性，以防止碳酸鈣、硫酸鈣等物質對膜的阻礙，同時它也可以降低鐵離子堵塞膜的微孔。

9、高壓泵

反滲透系統配置有高壓泵，以提供克服膜兩側的滲透壓差，并獲得滿意的透水率。根據原水水質狀況、脫鹽率要求、經濟性的考慮，選擇一定的揚程，一般在一百到幾百米揚程的范圍。

在泵的前后根據情況，選擇的配置壓力保護裝置，高壓泵由前后水箱的液位、高低壓力保護裝置、出水水質等監控儀器綜合控制。

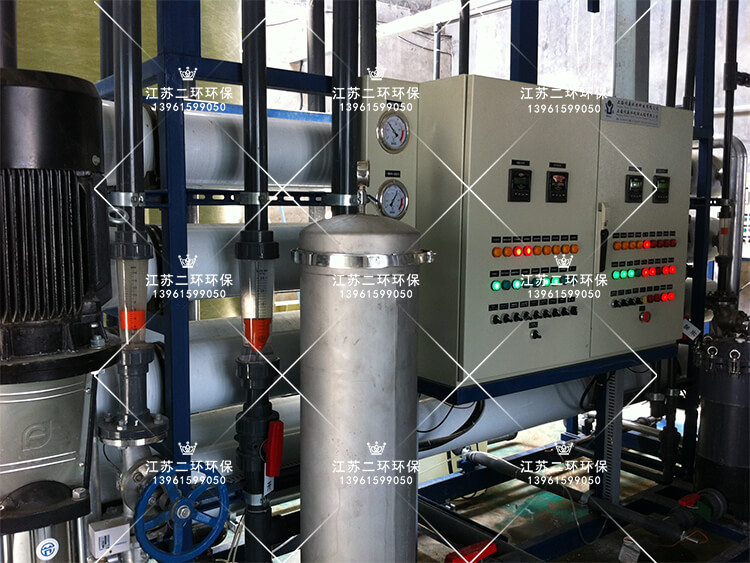

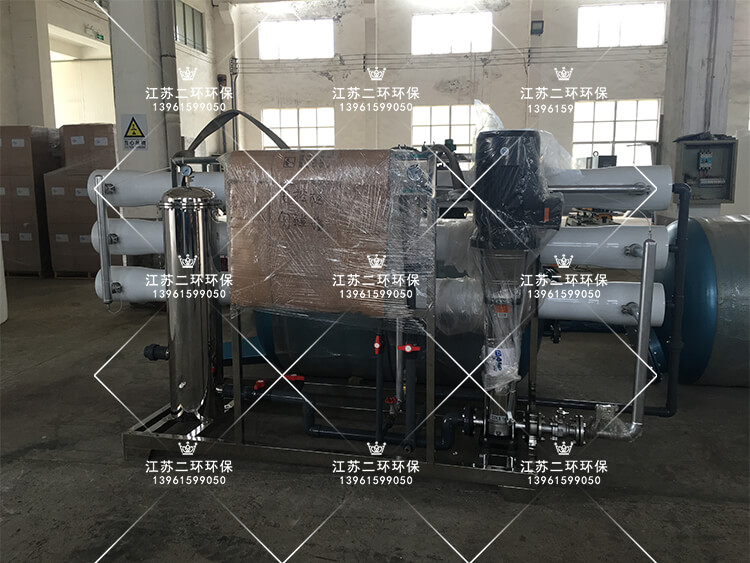

11、反滲透系統

反滲透系統是本流程中的脫鹽裝置，它具有極高脫鹽能力。反滲透系統包括反滲透膜組、沖洗系統、清洗系統及控制儀表幾個部分。

反滲透膜組：是整個脫鹽系統的執行機構。它主要負責脫除水中的可溶性鹽份、膠體、有機物及微生物，使出水達到用戶要求。反滲透是用足夠的壓力使溶液中的水通過反滲透膜而分離出來，因為它和自然滲透的方向相反，所以稱之為反滲透。根據各種溶液的不同滲透壓，就可以使用大于滲透壓的反滲透法來達到分離、純化的目的。
